Trục cam ô tô: Cấu tạo, vị trí và nguyên lý hoạt động

Trong động cơ đốt trong, trục cam là bộ phận then chốt kiểm soát quá trình đóng mở xupap – yếu tố quyết định khả năng nạp khí, xả khí và hiệu suất vận hành của động cơ. Dù không phải là chi tiết dễ quan sát, trục cam lại đóng vai trò ảnh hưởng trực tiếp đến công suất, độ ổn định và độ bốc của xe. Việc nắm được cấu tạo, vị trí và nguyên lý hoạt động của trục cam giúp chủ xe hiểu rõ hơn về cơ chế vận hành của động cơ, đồng thời chủ động trong việc bảo dưỡng và phát hiện các dấu hiệu hư hỏng liên quan.

Trục cam là gì?

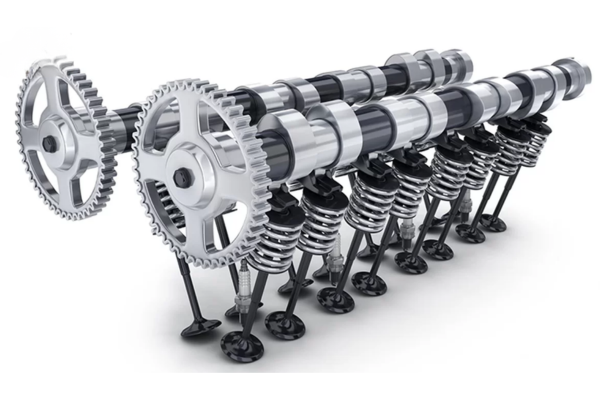

Trục cam là một trục cơ khí được thiết kế với nhiều gờ cam (cam lobe) bố trí theo thứ tự và góc độ chính xác, có nhiệm vụ điều khiển quá trình đóng – mở xupap đúng thời điểm trong từng kỳ hoạt động của động cơ. Khi trục cam quay, các gờ cam sẽ tác động lên cò mổ hoặc trực tiếp lên xupap, giúp xupap mở ra hoặc đóng lại theo chu trình đã định.

Trục cam vận hành đồng bộ với trục khuỷu thông qua dây curoa cam, xích cam hoặc bánh răng, đảm bảo hệ thống phối khí hoạt động đúng nhịp với chuyển động của piston. Nhờ sự đồng bộ này, động cơ đạt được hiệu suất đốt cháy tối ưu, lượng khí nạp – khí xả được kiểm soát chính xác và xe vận hành mượt mà trong mọi điều kiện.

>>Xem thêm: Xupap là gì? Nguyên lý hoạt động và chức năng của Xupap

Cấu tạo của trục cam ô tô

Trục cam được thiết kế dưới dạng một trục hình trụ kéo dài theo dãy xi lanh, trên đó bố trí nhiều chi tiết cơ khí có chức năng riêng nhằm đảm bảo quá trình đóng mở xupap diễn ra chính xác theo từng chu kỳ của động cơ. Cấu tạo cơ bản của trục cam bao gồm:

🔹 Trục cam (thân trục)
Đây là bộ phận chính, có nhiệm vụ liên kết và định vị toàn bộ các chi tiết còn lại. Thân trục được chế tạo từ vật liệu có độ bền cao, khả năng chịu mài mòn tốt để hoạt động ổn định dưới điều kiện tải và ma sát lớn trong động cơ.

🔹 Các gối đỡ trục cam
Gối đỡ giúp cố định trục cam trên nắp máy (nắp quy lát) và đảm bảo trục quay đúng tâm. Mỗi gối đỡ đều có lỗ dẫn dầu để cung cấp dầu bôi trơn liên tục, hạn chế ma sát và tăng tuổi thọ cho trục cam. Trên gối đỡ sử dụng các bạc trục cam để giảm ma sát và bảo vệ bề mặt thân trục.

🔹 Vấu cam (thùy cam)
Vấu cam là các gờ nhô lên trên thân trục, được chế tạo với hình dạng và góc độ đặc biệt. Mỗi vấu cam phụ trách điều khiển một xupap nạp hoặc một xupap xả. Khi trục cam quay, vấu cam sẽ tỳ vào cò mổ hoặc trực tiếp vào đuôi xupap để mở van đúng thời điểm và đóng lại khi cần thiết. Đây là chi tiết quyết định độ chính xác của toàn bộ hệ thống phối khí.

🔹 Đĩa đai cam hoặc đĩa xích cam
Được gắn ở đầu trục cam, bộ phận này liên kết trục cam với trục khuỷu thông qua dây đai cam, xích cam hoặc bánh răng cam. Vai trò của nó là duy trì sự đồng bộ giữa chuyển động quay của trục cam và trục khuỷu, bảo đảm xupap mở – đóng chính xác theo hành trình của piston.

🔹 Các chi tiết phụ trợ khác
Một số trục cam còn có rãnh dẫn dầu, bánh răng đồng bộ hoặc điểm đánh dấu thời điểm (timing mark) để kỹ thuật viên dễ dàng lắp đặt và căn chỉnh đúng thông số.

Cấu tạo này giúp trục cam vận hành bền bỉ, đảm bảo hoạt động phối khí diễn ra chính xác theo từng thì của động cơ, từ đó duy trì hiệu suất đốt cháy và khả năng vận hành ổn định.

>>Xem thêm: Lốc lạnh, lốc điều hòa ô tô: Cấu tạo và Nguyên lý hoạt động

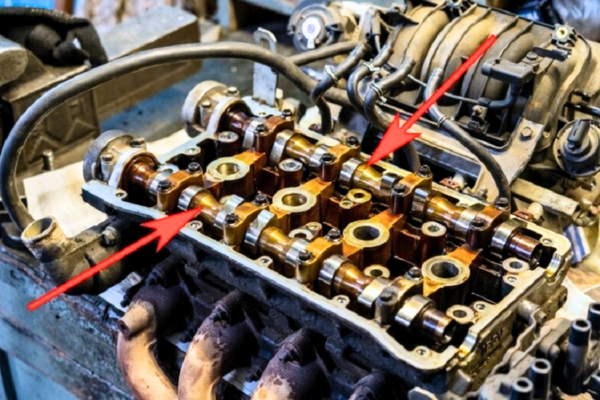

Trục cam nằm ở vị trí nào trên ô tô?

Vị trí của trục cam sẽ khác nhau tùy theo thiết kế của từng loại động cơ. Tuy nhiên, trên các động cơ ô tô hiện đại ngày nay, trục cam thường được đặt ở đỉnh của dãy xi lanh (cam trên đỉnh – OHC/DOHC). Cách bố trí này giúp trục cam tác động trực tiếp lên xupap, cho thời điểm đóng mở chính xác hơn và nâng cao hiệu suất động cơ.

Ở một số động cơ đời cũ, trục cam có thể đặt bên trong thân máy, khi đó lực từ vấu cam sẽ truyền lên xupap thông qua cần đẩy và thanh lắc. Đây là cơ cấu truyền động gián tiếp và hiện nay ít dùng trên động cơ phổ thông do độ chính xác không cao bằng cam đặt trên đỉnh.

Bên cạnh đó, cảm biến vị trí trục cam thường được lắp gần dàn cò hoặc trên nắp dàn cò, giúp ECU xác định đúng thời điểm phun nhiên liệu và đánh lửa.

Nguyên lý hoạt động của trục cam

Trục cam hoạt động dựa trên chuyển động quay được truyền từ trục khuỷu. Khi trục khuỷu quay, lực sẽ được truyền đến trục cam thông qua bánh răng, xích cam hoặc dây đai cam, tùy theo thiết kế của từng động cơ. Mục tiêu của cơ cấu truyền động này là đảm bảo trục cam quay đồng bộ với trục khuỷu theo đúng tỉ lệ đã được tính toán, từ đó điều khiển xupap đóng – mở chính xác trong từng kỳ nạp, nén, cháy và xả.

Dưới đây là ba cơ cấu dẫn động trục cam phổ biến nhất:

1. Dẫn động trục cam bằng bánh răng

Ở những động cơ có khoảng cách giữa trục khuỷu và trục cam nhỏ, bộ truyền bánh răng sẽ được sử dụng. Khi bánh răng trên trục khuỷu quay, nó sẽ kéo bánh răng trên trục cam quay theo. Trong thiết kế này:

• Trục cam quay ngược chiều trục khuỷu.

• Bộ truyền có độ bền rất cao, hầu như không bị giãn hay lỏng.

• Cấu tạo đơn giản, ít hư hỏng.

Nhược điểm chính là bánh răng tạo ra tiếng ồn lớn và khó bố trí trong những động cơ có không gian hạn chế.

2. Dẫn động trục cam bằng xích cam

Khi trục cam đặt cách xa trục khuỷu, nhà sản xuất thường sử dụng xích cam. Xích nối hai puli lại với nhau và giúp cả trục cam lẫn trục khuỷu:

• Quay cùng chiều,

• Truyền lực ổn định ngay cả khi khoảng cách trục lớn.

Tuy nhiên, xích cam có xu hướng giãn theo thời gian, gây lệch pha cam và làm động cơ chạy không đều. Vì vậy, hệ thống thường được trang bị bộ căng xích để giữ độ căng cần thiết, tránh hiện tượng xích kêu hoặc trượt.

3. Dẫn động trục cam bằng dây đai cam

Dây đai cam (timing belt) thường dùng trong các động cơ có trục cam đặt trên đỉnh xi lanh. Đây là loại truyền động êm ái nhất nhờ:

• Không gây tiếng ồn,

• Không cần bôi trơn,

• Trọng lượng nhẹ và giá thành thấp.

Nhược điểm là dây đai có tuổi thọ thấp hơn so với xích cam và cần được thay định kỳ để tránh đứt dây gây hư hỏng nghiêm trọng cho động cơ (gập xupap, vỡ piston…).

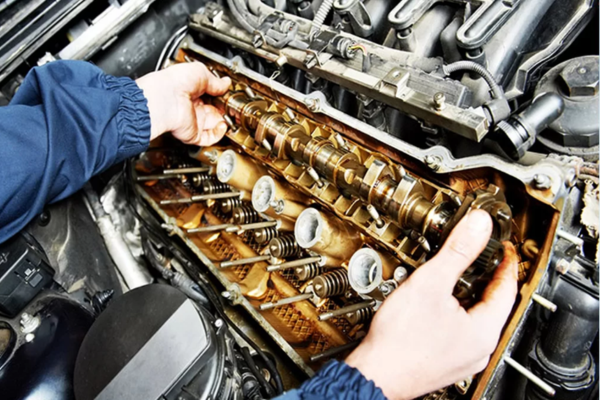

Dấu hiệu trục cam hư hỏng

Trục cam là bộ phận vận hành liên tục với tốc độ cao và chịu ma sát lớn trong suốt quá trình hoạt động của động cơ. Chính vì vậy, sau một thời gian sử dụng, trục cam và các chi tiết liên quan có thể bị hao mòn hoặc hư hỏng nếu không được bôi trơn, bảo dưỡng và kiểm tra định kỳ. Khi trục cam gặp vấn đề, động cơ sẽ mất đi sự đồng bộ trong quá trình phối khí, kéo theo hàng loạt biểu hiện bất thường trong vận hành. Một số dấu hiệu phổ biến gồm:

Trục cam bị mòn hoặc cong

Khi trục cam bị mòn hoặc cong, đặc biệt ở bề mặt vấu cam, độ nâng của xupap sẽ giảm, khiến khe hở xupap tăng lên và làm quá trình phối khí mất chính xác. Khi đó, lượng khí nạp vào buồng đốt không đủ, khí thải không thoát hết, dẫn đến động cơ yếu, rung, khó tăng tốc và tiêu hao nhiên liệu nhiều hơn do quá trình đốt cháy không còn tối ưu. Nếu mức độ hư hỏng nặng, trục cam có thể mòn lệch tâm làm sai lệch thời điểm đóng mở xupap, hoặc thậm chí gãy trục, gãy răng dẫn động bơm dầu và bơm nhiên liệu. Những sự cố này đều có thể gây hư hỏng nghiêm trọng cho toàn bộ động cơ nếu không được xử lý kịp thời.

Bạc lót trục cam bị mòn hoặc cháy

Khi bạc lót trục cam bị mòn hoặc cháy, khả năng đỡ và giữ ổn định cho trục cam sẽ giảm đáng kể. Bề mặt bạc thường xuất hiện các vết tróc rỗ hoặc dính bám, làm tăng khe hở ổ đỡ và khiến trục cam rung, rơ trong quá trình hoạt động. Điều này không chỉ tạo ra tiếng kêu lạch cạch đặc trưng mà còn làm giảm áp suất dầu bôi trơn, khiến ma sát tăng lên và bạc dễ bị cháy. Nếu tình trạng này kéo dài, trục cam có thể quay không đều, bị kẹt và kéo theo hiện tượng kẹt xupap, gây hư hỏng nặng cho toàn bộ cơ cấu phân phối khí.

Xích cam mòn, giãn hoặc lệch pha

Ở những động cơ sử dụng xích cam, tình trạng mòn các mắt xích và chốt xích theo thời gian sẽ làm chiều dài xích tăng lên và giảm độ ăn khớp với đĩa xích. Khi xích không còn căng đúng chuẩn, hệ dẫn động bắt đầu phát ra tiếng kêu lạch cạch, đặc biệt rõ khi tăng tốc hoặc thay đổi tải trọng. Nếu độ giãn vượt mức cho phép, nguy cơ tuột xích có thể xảy ra, dẫn đến lệch pha phối khí. Đây là dạng hư hỏng cực kỳ nguy hiểm vì có thể khiến xupap va chạm với piston, gây cong gãy xupap, hỏng piston và làm tổn hại nghiêm trọng đến toàn bộ động cơ.

Nguyên nhân gây hư hỏng trục cam

Hư hỏng trục cam chủ yếu xuất phát từ quá trình làm việc liên tục trong môi trường ma sát và nhiệt độ cao. Khi dầu bôi trơn bị thiếu, bị biến chất hoặc lâu ngày không thay, cặn bẩn tích tụ sẽ làm giảm khả năng bôi trơn, khiến vấu cam, bạc lót và các bề mặt tiếp xúc nhanh chóng bị mòn hoặc tróc rỗ. Ngoài ra, các lỗi phát sinh trong quá trình lắp ráp như căn chỉnh sai, khe hở không đạt chuẩn hay dùng phụ tùng kém chất lượng cũng làm trục cam chịu tải không đều và dễ bị cong, kẹt hoặc lệch pha phối khí. Việc xe không được kiểm tra – bảo dưỡng định kỳ càng làm mức độ hư hỏng tiến triển nhanh hơn và có thể dẫn tới các sự cố nghiêm trọng cho toàn bộ động cơ.

Kết luận

Như vậy, toàn bộ những thông tin về trục cam ô tô — từ khái niệm, cấu tạo, vị trí, nguyên lý hoạt động cho đến các dấu hiệu hư hỏng và nguyên nhân gây ra — đều cho thấy đây là một bộ phận có vai trò then chốt trong hệ thống phối khí và hiệu suất vận hành của động cơ. Khi trục cam gặp vấn đề, các xupap sẽ không đóng mở đúng thời điểm, dẫn đến giảm công suất, tăng tiêu hao nhiên liệu và thậm chí gây hư hỏng nghiêm trọng cho động cơ nếu không được xử lý kịp thời. Vì vậy, việc kiểm tra định kỳ, theo dõi các dấu hiệu bất thường và bảo dưỡng đúng kỹ thuật là điều cần thiết để đảm bảo động cơ vận hành ổn định, an toàn và bền bỉ.

Nếu cần tư vấn kiểm tra hoặc bảo dưỡng chuyên sâu hệ thống động cơ, bạn có thể liên hệ CarQuickService.vn để được hỗ trợ bởi đội ngũ kỹ thuật viên giàu kinh nghiệm. Chăm sóc đúng cách ngay từ đầu sẽ giúp chiếc xe của bạn duy trì hiệu suất tối ưu trong suốt quá trình sử dụng.
