Lốc lạnh, lốc điều hòa ô tô: Cấu tạo và Nguyên lý hoạt động

Lốc điều hòa ô tô, còn được gọi là block lạnh, lốc nén hay máy nén điều hòa, là bộ phận quan trọng nhất trong toàn bộ hệ thống làm mát của xe. Đây là nơi thực hiện công đoạn đầu tiên và quyết định nhất: nén môi chất lạnh (gas lạnh) và tạo áp suất tuần hoàn trong hệ thống. Khi lốc điều hòa hoạt động ổn định, hệ thống lạnh mới có thể tạo gió mát, duy trì nhiệt độ cabin và đảm bảo sự thoải mái cho người sử dụng xe trong mọi điều kiện thời tiết.

Do phải làm việc liên tục và chịu áp suất cao, lốc điều hòa là một trong những bộ phận dễ gặp hư hỏng nếu không được bảo dưỡng đúng cách. Các vấn đề như thiếu gas, kẹt van, mòn bạc đạn hay rò rỉ dầu đều có thể khiến hệ thống điều hòa mát kém, phát ra tiếng kêu lạ hoặc ngừng hoạt động hoàn toàn. Vì vậy, việc hiểu rõ cấu tạo, nguyên lý vận hành và các dấu hiệu hư hỏng của lốc điều hòa ô tô sẽ giúp chủ xe chủ động hơn trong việc kiểm tra và bảo dưỡng, tránh phát sinh chi phí sửa chữa lớn về sau.

>>Xem thêm: Tại Sao Phải Bổ Sung Nước Làm Mát Cho Ô Tô Thường Xuyên?

Cấu tạo chi tiết của lốc điều hòa ô tô

Lốc điều hòa ô tô có cấu tạo không quá phức tạp, nhưng mỗi bộ phận đều đóng vai trò quan trọng trong việc nén gas lạnh và duy trì áp suất cho toàn bộ hệ thống điều hòa. Bên trong lốc gồm nhiều chi tiết cơ khí phối hợp nhịp nhàng với nhau, trong đó các thành phần chính bao gồm:

1. Ly hợp điện từ (Electromagnetic Clutch)

Ly hợp điện từ nằm bên ngoài lốc điều hòa, có nhiệm vụ kết nối hoặc tách chuyển động từ dây curoa động cơ tới lốc nén. Khi người lái bật điều hòa, cuộn điện từ sẽ kích hoạt để hút puly và đĩa ly hợp vào nhau, truyền động cho lốc bắt đầu nén gas. Khi tắt điều hòa, ly hợp sẽ nhả để lốc ngừng hoạt động.

2. Roto cam (Swash Plate / Cam Rotor)

Roto cam là chi tiết chịu trách nhiệm biến chuyển động quay của puly thành chuyển động tịnh tiến của các pittong. Góc nghiêng của roto cam ảnh hưởng trực tiếp đến lưu lượng nén và áp suất gas, giúp điều hòa hoạt động ổn định trong nhiều điều kiện tải khác nhau.

3. Đĩa quay (Drive Plate)

Đĩa quay được kết nối trực tiếp với puly thông qua ly hợp điện từ. Khi puly quay, đĩa quay sẽ truyền lực vào bộ phận roto cam, bắt đầu chu trình nén gas. Đây là mắt xích quan trọng giúp lốc điều hòa vận hành liên tục và ổn định.

4. Pittong (Piston)

Pittong là bộ phận thực hiện công đoạn nén môi chất lạnh. Khi roto cam ép pittong di chuyển tịnh tiến, gas lạnh bên trong khoang nén bị ép lại để tạo áp suất cao. Lốc điều hòa thường có nhiều pittong (3, 5, 7 hoặc nhiều hơn tùy loại) để đảm bảo chu kỳ nén liên tục.

5. Tay biên (Connecting Rod / Link Rod)

Tay biên là chi tiết liên kết giữa roto cam và pittong. Chuyển động của tay biên giúp pittong đi đúng hành trình, đảm bảo lực nén đồng đều và ổn định trong toàn bộ quá trình vận hành của lốc. Nếu tay biên bị mòn hoặc cong, lốc sẽ nhanh chóng bị nóng, kêu to hoặc kẹt.

Đây là các bộ phận cốt lõi trong lốc điều hòa, nơi tạo áp suất đầu vào cho hệ thống lạnh. Khi một trong các chi tiết này gặp vấn đề, hiệu suất làm mát sẽ giảm rõ rệt và có thể dẫn đến hư hỏng nặng nếu không kiểm tra kịp thời.

Nguyên lý hoạt động của lốc điều hòa ô tô

Lốc điều hòa ô tô hoạt động dựa trên nguyên tắc nén môi chất lạnh (gas lạnh) để tạo ra sự chênh lệch áp suất trong toàn bộ hệ thống. Khi người lái bật công tắc A/C, ly hợp điện từ được kích hoạt, kết nối puly với trục lốc và làm cho lốc điều hòa bắt đầu quay.

Ở giai đoạn đầu, gas lạnh ở trạng thái hơi áp suất thấp sẽ đi vào lốc nén. Tại đây, các pittong được dẫn động bởi roto cam sẽ nén gas lên áp suất cao và đẩy ra ngoài dưới dạng hơi nóng áp suất lớn. Dòng gas này tiếp tục đi đến giàn nóng (bộ ngưng tụ), nơi nó được làm mát và chuyển sang trạng thái lỏng.

Sau khi được hạ nhiệt và hóa lỏng, môi chất lạnh đi qua phin lọc – nơi loại bỏ hơi ẩm, cặn bẩn – trước khi đi đến van tiết lưu hoặc ống tiết lưu. Tại điểm này, gas lạnh được giảm áp suất đột ngột, chuyển sang trạng thái sương lạnh và đi vào giàn lạnh trong cabin. Khi quạt gió thổi qua giàn lạnh, không khí lạnh được đưa vào khoang xe, còn môi chất lạnh sau khi hấp thụ nhiệt sẽ trở về trạng thái hơi và quay lại lốc điều hòa để bắt đầu chu trình mới.

Toàn bộ quá trình này được lặp lại liên tục theo một vòng tuần hoàn kín, đảm bảo điều hòa luôn cung cấp gió mát ổn định cho cabin.

>>Xem thêm: Bảo dưỡng ô tô định kỳ: Bí quyết giúp xe bền bỉ và tiết kiệm chi phí

Dấu hiệu nhận biết lốc điều hòa ô tô gặp vấn đề

Lốc điều hòa là bộ phận giữ vai trò nén gas và duy trì áp suất cho toàn hệ thống lạnh. Khi bộ phận này gặp trục trặc, hiệu suất làm mát của xe sẽ giảm rõ rệt. Chủ xe có thể nhận biết lốc điều hòa đang gặp vấn đề thông qua các dấu hiệu phổ biến sau:

• Điều hòa không chạy và xe không được làm mát
  Ngay cả khi bật A/C, hệ thống vẫn chỉ thổi ra gió thường, không có hơi lạnh. Đây là dấu hiệu điển hình khi lốc không còn nén được gas hoặc ly hợp điện từ không kích hoạt.

• Điều hòa đóng – ngắt liên tục khi xe đang chạy
  Lốc hoạt động không ổn định, lúc quay lúc không. Hiện tượng này có thể liên quan đến cảm biến áp suất, gas thiếu, cuộn điện ly hợp yếu hoặc lốc bị kẹt tải.

• Dàn lạnh lúc có lạnh, lúc lại không
  Nhiệt độ gió ra cabin thay đổi thất thường. Điều này cho thấy chu kỳ nén của lốc bị gián đoạn, lốc hoạt động yếu hoặc quá nhiệt.

• Lốc điều hòa bị nóng bất thường
  Lốc quá nóng thường do thiếu dầu lạnh, kẹt cơ cấu bên trong hoặc phải làm việc ở áp suất quá cao. Nếu không xử lý kịp thời, lốc có thể cháy hoặc hư hỏng hoàn toàn.

• Điều hòa phát ra tiếng kêu to hoặc có mùi khó chịu
  Tiếng rít, tiếng gõ kim loại hoặc mùi lạ khi bật điều hòa thường xuất phát từ bạc đạn lốc mòn, pittong kẹt hoặc dầu lạnh bị đốt cháy do ma sát cao.

Nguyên nhân gây hư hỏng lốc điều hòa ô tô

Lốc điều hòa là bộ phận làm việc liên tục và chịu áp suất cao, vì vậy chỉ cần một sai lệch nhỏ trong hệ thống cũng có thể dẫn đến hư hỏng. Dưới đây là những nguyên nhân phổ biến khiến lốc điều hòa ô tô bị xuống cấp hoặc ngừng hoạt động:

Sử dụng gas điều hòa kém chất lượng

Gas lạnh không đạt chuẩn, bị pha tạp hoặc nạp sai chủng loại sẽ làm thay đổi áp suất và đặc tính của môi chất lạnh. Khi lốc nén phải làm việc với loại gas kém chất lượng, pittong – van – phớt sẽ dễ mòn, gây nóng lốc và làm giảm tuổi thọ đáng kể. Tình trạng này thường xảy ra khi xe được nạp gas ở những cơ sở giá rẻ, không kiểm soát được chất lượng.

Sử dụng Gas kém chất lượng là nguyên nhân dẫn đến hỏng lốc điều hoà

Thiếu dầu bôi trơn bên trong lốc

Dầu lạnh có nhiệm vụ bôi trơn các chi tiết cơ khí trong lốc nén. Khi dầu thiếu do rò rỉ hoặc không được bổ sung đúng quy trình, ma sát tăng lên khiến pittong, tay biên và bạc đạn nhanh chóng bị mòn hoặc kẹt. Đây là một trong những nguyên nhân gây cháy lốc phổ biến nhất.

Hệ thống điều hòa hoạt động quá tải

Dàn nóng bị bẩn, quạt giải nhiệt chạy yếu hoặc thiếu gas sẽ khiến áp suất trong hệ thống tăng cao, buộc lốc phải làm việc nặng hơn. Khi tình trạng quá tải kéo dài, lốc sẽ phát nhiệt lớn, gây hư hỏng từ từ các chi tiết bên trong và giảm hiệu suất làm mát.

Ly hợp điện từ bị trượt

Ly hợp điện từ (mặt bích hít) chịu trách nhiệm đóng – ngắt lốc. Khi bề mặt ly hợp bị mòn, cong vênh hoặc cuộn điện từ yếu, lực hút không đủ mạnh, dẫn đến hiện tượng trượt. Ly hợp trượt lâu ngày làm tăng nhiệt tại đầu lốc và có thể làm cháy cuộn điện, giảm hiệu suất truyền lực và gây hỏng lốc.

Bạc đạn lốc nén bị mòn hoặc hỏng

Bạc đạn (bi lốc) là chi tiết giúp trục lốc quay trơn tru. Khi bạc đạn xuống cấp do thiếu bôi trơn hoặc chất lượng dầu không đảm bảo, lốc sẽ phát tiếng kêu lớn, tăng ma sát và nóng nhanh. Nếu không xử lý sớm, bạc đạn có thể vỡ và làm kẹt toàn bộ lốc.

Không bảo dưỡng hệ thống điều hòa định kỳ

Một hệ thống điều hòa lâu ngày không được vệ sinh, không kiểm tra gas – dầu lạnh, dàn nóng dàn lạnh bẩn hoặc quạt giải nhiệt yếu đều làm tăng tải cho lốc. Điều này khiến lốc nhanh xuống cấp, hiệu suất giảm và dễ phát sinh các lỗi như kêu, nóng hoặc đóng ngắt liên tục.

Kinh nghiệm kéo dài tuổi thọ lốc điều hoà ô tô

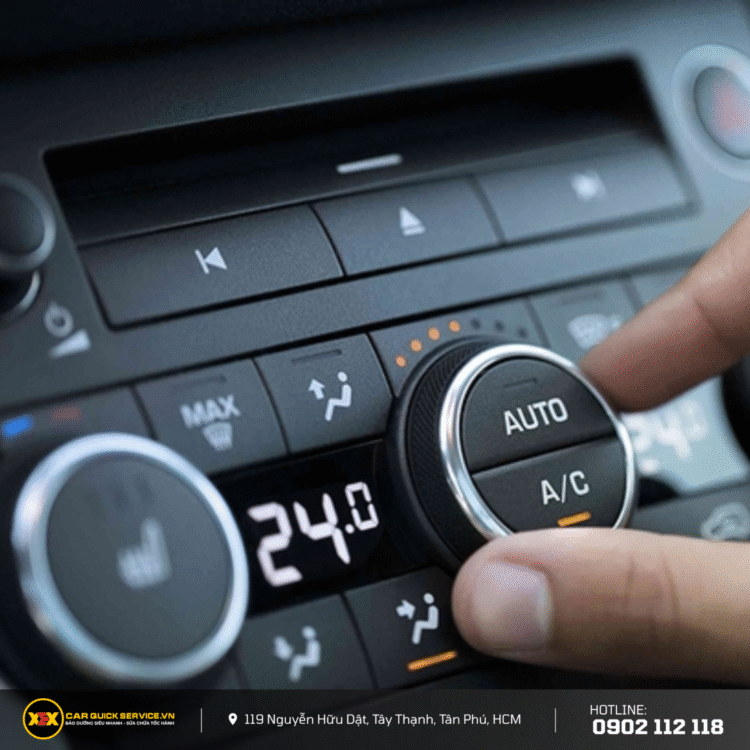

Trước hết, chỉ nên bật A/C sau khi động cơ đã khởi động ổn định và tắt A/C trước khi tắt máy. Thao tác này hạn chế tình trạng lốc phải “gánh tải đột ngột”, đồng thời giúp dàn lạnh khô hơn khi chạy quạt gió 2 – 3 phút cuối, tránh ẩm mốc và mùi hôi.

Một lưu ý quan trọng khác là không sử dụng điều hoà công suất lớn khi xe đang tải nặng, leo dốc hoặc vận hành trong điều kiện khắc nghiệt, vì điều này khiến lốc điều hòa phải làm việc quá tải, dẫn đến nóng lốc hoặc đóng ngắt liên tục. Khi di chuyển trong khu vực thành phố nhiều bụi hoặc ô nhiễm, chủ xe cũng nên ưu tiên chế độ lấy gió trong. Việc hạn chế bụi và khí bẩn đi qua dàn lạnh sẽ giúp hệ thống điều hòa làm việc nhẹ nhàng hơn, giảm nguy cơ tắc nghẽn và kéo dài tuổi thọ lốc.

Bên cạnh thói quen sử dụng đúng cách, việc kiểm tra gas và bảo dưỡng hệ thống điều hoà định kỳ mỗi năm hoặc sau 20.000 – 30.000 km là yếu tố then chốt để duy trì hiệu suất làm lạnh. Thiếu gas hoặc thiếu dầu bôi trơn là nguyên nhân phổ biến khiến lốc bị nóng, kẹt hoặc mài mòn nhanh. Vì vậy, vệ sinh dàn nóng, kiểm tra quạt giải nhiệt và bổ sung gas đạt chuẩn là những hạng mục không thể bỏ qua.

Trong quá trình sử dụng, nếu xuất hiện dấu hiệu điều hòa lạnh yếu, làm lạnh chậm, lốc đóng ngắt liên tục, phát ra tiếng kêu lạ hoặc có mùi khó chịu, chủ xe cần đưa xe đi kiểm tra ngay. Việc cố sử dụng trong khi hệ thống đang gặp lỗi có thể khiến lốc điều hòa hư hỏng nặng hơn, kéo theo chi phí sửa chữa cao.
